RDL Ljudstyrt relä. Linjenivå. 0,5-5,0 sek

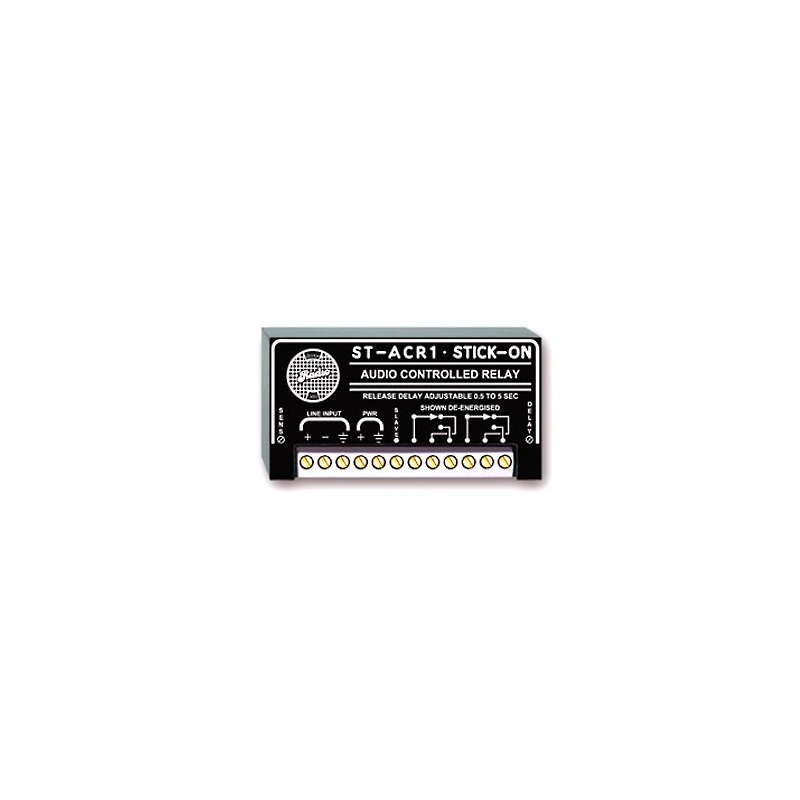

ST-ACR1 är ett ljudstyrt relä i STICK-ON®-serien, som kan placeras var som helst där den behövs
tack vare den självhäftande bottenplattan. Den är avsedd att styras av ljudkällor med linjenivå.
Installationen sker både enkelt och snabbt och ger pålitlig funktion i en mängd olika applikationer.
Reläboxen har två trimpotentiometrar, (flervarvs) som ger mycket exakt inställning. Potentiometern SENS
(känslighet) kan ställas in att trigga reläet för nivåer mellan -30 dBu och 0 dBu. Potentiometern DELAY
används för att ställa in den tid som skall gå innan reläet släpper, när audiosignalen sjunker under
tröskelvärdet. Omfånget är 0,5 - 5 sekunder.
Utöver nedanstående tabell kan följande egenskaper nämnas:
Audioimpedans: 10 kΩ balanserad; styrström: 100 mA (passar bra för indikatorer; maxeffekt för
ansluten apparat: 60 W.
Max spänning för ansluten apparat: 220-250 Vdc.
Max strömstyrka för ansluten apparat: 3 A.
ST-ACR1 är ett ljudstyrt relä i STICK-ON®-serien, som kan placeras var som helst där den behövs
tack vare den självhäftande bottenplattan. Den är avsedd att styras av ljudkällor med linjenivå.
Installationen sker både enkelt och snabbt och ger pålitlig funktion i en mängd olika applikationer.
Reläboxen har två trimpotentiometrar, (flervarvs) som ger mycket exakt inställning. Potentiometern SENS
(känslighet) kan ställas in att trigga reläet för nivåer mellan -30 dBu och 0 dBu. Potentiometern DELAY
används för att ställa in den tid som skall gå innan reläet släpper, när audiosignalen sjunker under
tröskelvärdet. Omfånget är 0,5 - 5 sekunder.
Utöver nedanstående tabell kan följande egenskaper nämnas:
Audioimpedans: 10 kΩ balanserad; styrström: 100 mA (passar bra för indikatorer; maxeffekt för
ansluten apparat: 60 W.
Max spänning för ansluten apparat: 220-250 Vdc.
Max strömstyrka för ansluten apparat: 3 A.
- Typ
- Audiostyrt relä
- Kontakter in
- Skruvplint
- Kontakter ut
- Skruvplint
- Kanaler in mono (antal)
- 1 st
- Drivspänning
- 24 - 33 Vdc
- Strömförbrukning
- 50 mA
- Mått (BxHxD)
- 76,2 x 39,4 x 16,5 mm
