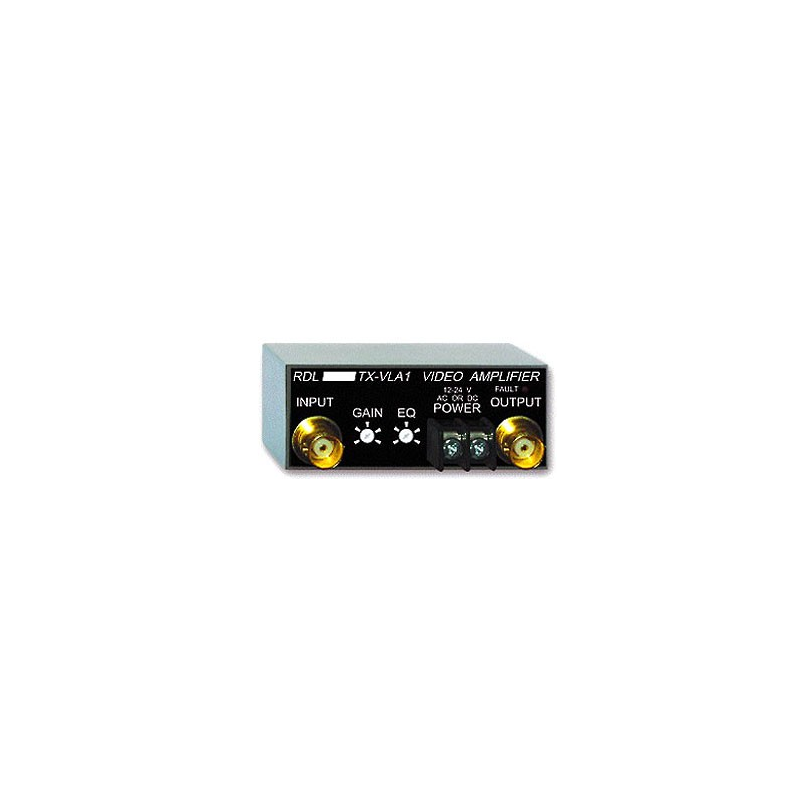

RDL Video linjeförstärkare, låg nivå/långa ledningar, 10 MHz
Linjeförstärkare för videosignal med reglerbar förstärkning och EQ.
• Klarar av att anslutas till långa videokablar.
• Drivs med ström från alla typer av strömkällor.
• NTSC- eller PAL-signal.
Ett idealiskt val när installationer där videosignaler skall distribueras via långa kablar, eller när
en videosignal behöver förstärkas. Modulen kan strömförsörjas från praktiskt taget alla AC- eller DC-
strömkällor.
Säkerhets- eller bevakningssystem har ofta kameror som är placerade på påtagligt långt avstånd från
monitorerna eller inspelningsutrustningen. Förluster i kablarna orsakar då en påtaglig sänkning av
videosignalens nivå. Signalförlusten drabbar de högsta frekvenserna i signalen. Dessa förluster medför
sämre färgåtergivning och lägre upplösning för svartvita bilder.

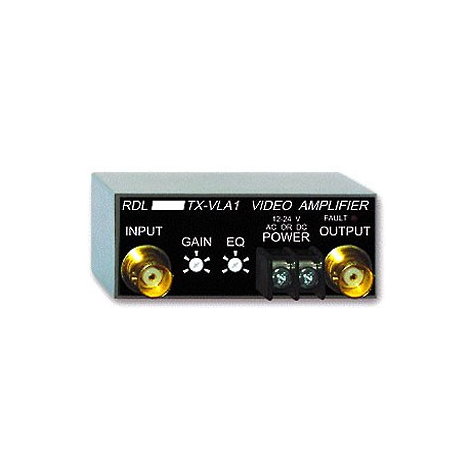

TX-VLA1 kan placeras alldeles intill kameran och ställas in så att den kompenserar för båda typerna av
signalförluster. Förstärkning och EQ kan justeras på modulen så att den klarar av att mata signaler via kablar
som är upp till 600 m långa. Ett datablad som visar grundinställningar som också kan finjusteras efter behov
medföljer TX-VLA1.
Linjeförstärkare för videosignal med reglerbar förstärkning och EQ.
• Klarar av att anslutas till långa videokablar.
• Drivs med ström från alla typer av strömkällor.
• NTSC- eller PAL-signal.
Ett idealiskt val när installationer där videosignaler skall distribueras via långa kablar, eller när
en videosignal behöver förstärkas. Modulen kan strömförsörjas från praktiskt taget alla AC- eller DC-
strömkällor.
Säkerhets- eller bevakningssystem har ofta kameror som är placerade på påtagligt långt avstånd från
monitorerna eller inspelningsutrustningen. Förluster i kablarna orsakar då en påtaglig sänkning av
videosignalens nivå. Signalförlusten drabbar de högsta frekvenserna i signalen. Dessa förluster medför
sämre färgåtergivning och lägre upplösning för svartvita bilder.
TX-VLA1 kan placeras alldeles intill kameran och ställas in så att den kompenserar för båda typerna av
signalförluster. Förstärkning och EQ kan justeras på modulen så att den klarar av att mata signaler via kablar
som är upp till 600 m långa. Ett datablad som visar grundinställningar som också kan finjusteras efter behov
medföljer TX-VLA1.
- Typ
- Linjeförstärkare video
- Kontakter in
- Video: BNC, ström: skruvplint
- Kontakter ut
- BNC
- Drivspänning
- 12 - 33 Vdc eller 12 - 24 Vac
- Strömförbrukning
- 30 mA
- Mått (BxHxD)
- 76 x 36 x 30 mm
